液压传感器实际应用案例

作者:超级管理员时间:2021-05-25 09:48:07 2053 次浏览

信息摘要:

加工产品:液压传感器工艺要求:通过激光切割改变电阻的阻值到达产品阻值要求。使用设备:设备说明1.手动平台送料达到切割位置2.探针下压测试初测电阻值3.同轴摄像定位、设定切割定位点4.激光切割达到实际电阻值5.高速振镜扫描、实现任意切割刀型样品测试参数说明:切割速

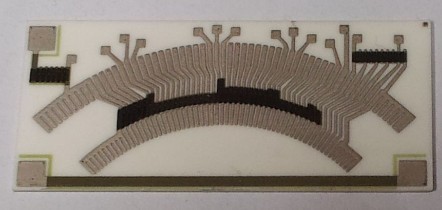

加工产品:液压传感器





工艺要求:

通过激光切割改变电阻的阻值到达产品阻值要求。





设备说明

1.自动平台送料达到切割位置

2.探针下压测试初测电阻值

3.同轴摄像定位、设定切割定位点

4.激光切割达到实际电阻值

5.高速振镜扫描、实现任意切割刀型



样品测试参数说明:

切割速度:5mm/sec

切割频率:10khz

切割功率:3W

每片切割时间:8~10s

切割精度:±0.5%



切割视频:







切割样品数据:

1


2

电阻R

目标阻值Ω

切割阻值

偏差 %


电阻R

目标阻值Ω

切割阻值

偏差 %

R1

40

39.82

-0.18


R1

40

39.81

-0.19

R2

60

59.83

-0.17


R2

60

59.79

-0.21

R3

61

60.78

-0.22


R3

61

60.97

-0.03

R4

63

62.78

-0.22


R4

63

62.94

-0.06

R5

86

85.34

-0.66


R5

86

85.59

-0.41

R6

88

87.75

-0.25


R6

88

87.99

-0.01

R7

91

90.75

-0.25


R7

91

90.99

-0.01

R8

132

131.68

-0.32


R8

132

132.04

0.04

R9

136

135.69

-0.31


R9

136

136.06

0.06

R10

140

139.7

-0.3


R10

140

140.05

0.05

R11

183

182.66

-0.34


R11

183

183.21

0.21

R12

188

187.67

-0.33


R12

188

188.1

0.1

R13

194

193.68

-0.32


R13

194

194.21

0.21

R14

272

271.5

-0.5


R14

272

272.27

0.27

R15

282

281.45

-0.55


R15

282

282.32

0.32



3


4

电阻R

目标阻值Ω

切割阻值

偏差 %


电阻R

目标阻值Ω

切割阻值

偏差 %

R1

40

39.82

-0.18


R1

40

39.8

-0.2

R2

60

59.81

-0.19


R2

60

59.786

-0.214

R3

61

60.97

-0.03


R3

61

61.052

0.052

R4

63

62.94

-0.06


R4

63

63.078

0.078

R5

86

85.74

-0.26


R5

86

85.907

-0.093

R6

88

87.99

-0.01


R6

88

87.465

-0.535

R7

91

91.01

0.01


R7

91

90.99

-0.01

R8

132

132.11

0.11


R8

132

132.06

0.06

R9

136

136.07

0.07


R9

136

136.05

0.05

R10

140

140.1

0.1


R10

140

140.06

0.06

R11

183

183.19

0.19


R11

183

183.19

0.19

R12

188

188.21

0.21


R12

188

187.84

-0.16

R13

194

194.3

0.3


R13

194

193.86

-0.14

R14

272

272.3

0.3


R14

272

271.73

-0.27

R15

282

282.28

0.28


R15

282

281.71

-0.29
